氯气投加系统

操

作

维

护

手

册

本手册仅供参考

HGCS Rev.12/09/2004

所有Hydro的氯气投加系统都经过精心设计和测试的，可以保证长期的安全性。

所有Hydro的氯气投加系统在出厂前都是利用氯气进行测试的。

所有Hydro的氯气投加系统都是选用做好的材料精制而成。

为了更好的使用Hydro的产品，请认真阅读本操作手册。并存放在维护人员容易取阅的地方。

加氯系统的组成：

1、真空调节器，轭钳安装在氯瓶上。

2、带有喉管和喷嘴的水射器，可安装在管线、储罐和水井上。

3、标准附件：

a.轭钳

b.25英尺聚乙烯管

c.10个铅垫

4、其它所需部件

a.压力表

b.压力水切断阀

c.Y型过滤器

SECTION-ⅠA-安全信息 （150lbs 氯瓶）

注意氯气！

移动氯瓶或空瓶前，务必保证氯瓶垂直向上而且氯瓶阀帽旋紧。

氯瓶缚上安全链，保证氯瓶固定在墙上。其它氯瓶也要小心固定。

为了更好的使用和安全，真空调节器和氯瓶应当避免阳光直射。

不要将加热器或者发热灯泡放在氯瓶上。

氨气储存和投加的房间必须要和加氯间要分开。两种气体反应会引起爆炸。

重要提示：

Hydro不建议使用氯气岐管。因为岐管内的氯气为正压，因此增加了正压氯气泄漏的风险。Hydro设计的真空调节器是直接安装在氯瓶或者二氧化硫容器的出口阀上。直接氯瓶安装是操作、维护时最简单和安全的一种形式。这种形式确保了除氯瓶出口阀之外，整个氯气处于真空状态下投加。

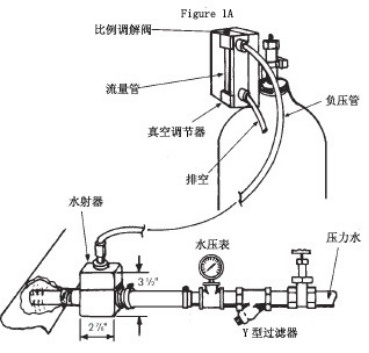

左图为一个W500系列的典型安装形式，可利用于城市供水注射氯气到管线中。为了保证足够的真空度，压力水的压力应该是氯水管线中的2倍

Hydro instruments

氯气投加装置的扭矩特性

SECTION-ⅠB-安全信息（1T 氯瓶）

注意氯气！

1、 移动氯瓶前，务必保证氯瓶阀帽旋紧。

2、 吨瓶应当水平放置在一对支架上。

3、 放置氯瓶应当使所有阀的位置保持垂直，只使用位于顶部的气阀。

底部阀为排液阀，不要使用。

4、 为了更好的使用和安全，真空调节器和氯瓶应当避免阳光直射。

5、 不要将加热器或者发热灯泡放在吨瓶上。

重要提示：

Hydro不建议使用氯气岐管。因为岐管内的氯气为正压，因此增加了正压氯气泄漏的风险。Hydro设计的真空调节器是直接安装在氯瓶或者二氧化硫容器的出口阀上。直接氯瓶安装是操作、维护时最简单和安全的一种形式。这种形式确保了除氯瓶出口阀之外，整个氯气处于真空状态下投加。

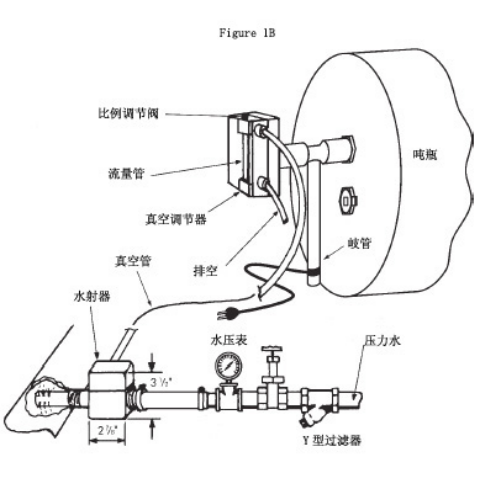

左图为一个W700系列的典型安装形式，可利用于城市供水注射氯气到管线中。为了保证足够的真空度，压力水的压力应该是氯水管线中的2倍。

SECTION-Ⅱ设计和安装信息

1.全真空系统是指在压力水的停止或者真空调节器的损害造成管路真空破坏时，系统将关闭氯瓶出口阀。

2.选择真空调节器的投加能力

真空调节器的投加能力应当建立在最大可能流量的前提下。

英制单位：

GPM   *   0.012   *   (PPM)Dosage   =   PPD

加仑/分钟               百万分之一        磅/天

例如：600GPM*0.012*3PPM=21.6PPD

这样选择Hydro 50PPD的真空调节器即可。

公制单位

LPM   *   0.059   *   (PPM)Dosage   =   GPH

升/分钟                 百万分之一         克/小时

3.总背压等于投加点管道内的压力加上从投加点到水射器之间的氯水管道内的摩擦压力损失。水射器的操作能力保证最大背压为300Psig仍可使用。

4.水射器最好安装在投加点从而消除了氯水管线的需要。氯水管道内的摩擦压力损失增加了水射器的背压。可以通过增加氯水管线的内径和限制管道的弯头，来减少摩擦压力损失。同时确保氯水管线的材质耐高含量氯混合物的腐蚀。以避免氯水管线的破损。

5.水射器和真空调节器之间通过Hydro指定的黑色聚乙烯管连接，保证系统的运行。标准情况下，水射器和真空调节器之间的管线长度最大为100英尺。更长的距离需要咨询Hydro。

SECTION-Ⅲ系统安装

（Ⅰ）Hydro水射器的安装（参考附图1）

安装Hydro水射器

从水射器组合体上取下扩散端并且缠绕四氟胶带。

不要将扩散端直接安装在管道上在未组装水射器前。

用手将扩散端旋入管道NPT接头内（³/₄或者1¹/₄），然后用扳手旋紧，大概一圈半左右。

再将扩散端装回水射器，并且保证每一端的O型圈。

测试水射器

1）水射器管路系统

水射器应该安装在增压泵下方足够远的地方以保证氯水不再循环流经增压泵。

水射器前端应当安装：压力水入口阀、Y型过滤器和水压表。

2）测试泵压保证水射器正常运行。如果需要也可以在正确的指导下检查增压泵。

注意1：为了防止喷射水射器必须要保持一定的背压。（喷射会造成真空度损失）

注意2：当投加到反应池时应当在氯水管线上加装真空断路器以防止虹吸现象。

如果使用城市水（无需增压泵）时，打开压力水入口阀并用手指试水射器的氯气入口处的吸力。

如果使用增压泵时，打开压力水入口阀使水压达到所需要的压力。（参考手册后面的水射器曲线）。如果增压泵正常运转下，水射器将产生足够的真空度。可以用手指试水射器的氯气入口处的吸力。

如果水射器测试良好，可以进行下一步。（安装真空调节器）

（Ⅱ-A）Hydro真空调节器的安装（150lbs 氯瓶）

注意：氯瓶阀处于关闭状态。直到接到命令方可打开氯瓶阀。

1、 检查安全链缚在氯瓶上。

2、 取掉氯瓶上的保护帽。

3、 检查真空调节器有无明显损伤。

4、 取掉真空调节器背面的粘带（运输过程中起到保护作用）。

5、 将铅垫放在真空调节器入口组件上。

6、 安装钳垫时检查过滤器是否安装在真空调节器入口组件内。（过滤器可以隔离导致真空调节器泄漏和排空的颗粒）

7、 将真空调节器安装在氯瓶阀上时，要确保轭钳背后有足够的长度方便拆卸。确保上紧轭钳时钳垫在入口处。过分用力的旋紧会损坏钳垫或者轭钳。不要过分用力！
